九刺棍开松机工艺调整要点

九刺辊开松机的机构如下。

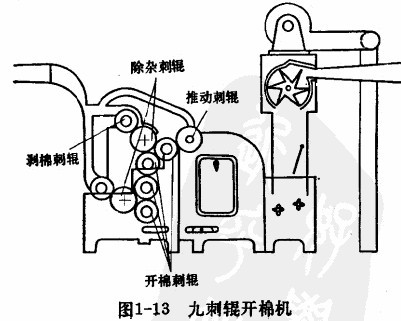

图1-13所示是九刺棍开松机的示意图，这种机需由四个开棉刺辊、两个除杂刺辊、两个剥棉刺辊、一个推动刺辊及平帘和它的储棉仓等主要部件所组成，每种刺辊均包有特殊规格的刺条。

原棉由凝棉器给入储棉仓，再由木罗拉作定量喂入。木罗拉的停动作用受棉仓摇板的控制。原棉通过平帘输向前方被开棉刺辊所抓取，在四个开棉刺辊闹，产生开棉作用。原棉通过开棉刺辊后，由除杂刺辊剥取。在除杂剌辊高速回转下杂质在离心力作用下通过尘棒而被排除去，纤维则由剥棉刺辊剥取，并借气流作用吸向前方。推动刺辊的作用在于调取最上方开棉刺辊上的原棉，将其抛入棉仓。在平帘、开棉刺辊和推动刺辊的运动下，使原棉不断翻攘，发挥良好的混棉作用。
该机管道上方有风道安全开关，当管道内无风肘，安全开关活门开启，由电气作用使给棉部分全部停转，防止开松机机台因机内原棉充塞而轧煞。

九刺辊开松机的工艺设计要求如下：
给棉帘子至开棉剌银间隔距适当增大一些，在机器运转时，易于将碎布块、皮块、铁丝等杂物剔出。
开棉刺辊是本机主要的开棉和梳理机构。机内纤维束尚较大，而且是在非握持状态下依靠两个打击机件来扯松，但由于锯齿的抓取效能较高，棉层也不厚，故开棉剌辊间的隔距一般选用1.59毫米。
开棉刺辊没有除杂作用，同时考虑到转移的需要，刺辊上的锯齿角度可选用78°。
除杂刺辊既要将开棉刺辊上的纤维转移过来，又要排除杂质，故除杂刺辊上锯齿的密度应大于开棉刺辊，除杂刺辊的速度也应犬于开棉刺辊。除杂刺辊的锯齿要考虑到除杂的要求，角度应稍大一些，可选用84.0为便于转移，除杂剌辊至开棉刺辊间的隔距应适当小一些。
由于剥棉刺辊要从除杂刺辊上剥下纤维，并被后方凝棉器的吸风将纤维输出机外，因此，剥棉刺辊上锯齿的密度应大于除杂刺辊，剥棉刺辊的速度也应大于除杂刺棍。为了有利于将纤维自除杂刺辊剥离后抛出，剥棉刺辊上锯齿的角度宜大。

推动刺辊是将最上方开棉剌辊上剩余的纤维转移过来，重新把纤维投入棉仓内。因此，推动剌辐上锯齿的密度应大于开棉刺辊，锯齿角度宜较大，其速度在纤维转移良好的情况下，以稍慢较好，如速度过快，纤维被抛出的力大，纤维被抛向摇极时，摩擦大，易起扭结。
在剥棉剌辊后方应连接风力较强的凝棉器，以便顺利输出纤维，避免发生轧煞现象。
各刺锦锯齿的包卷规格，应符合刺银在连续运转中，其表团不致嵌入棉籽破壳的要求。
刺辊除杂机构的作用和一般打击机件不同，由于高速回转产生气流附面层，虽然其后方有风力强大的凝棉器，若不采取措施，在除杂剌辊下方就会有严重的喷花现象，落棉含杂率将很低。因此，在除杂刺辊下方必须用网眼缸过谴其表面气流层的高压气流，尤其在剥棉刺辊和除杂刺辊夹道中的高气压。气压的高低又与除杂刺辊和剥棉刺辊的速度有关。为了降低气压，在各刺辊能起到其应有作用的情况下，应尽量采用较慢的速度。
除杂刺辊与尘棒间的隔距不能过大，否则纤维就要脱离剌辐而落下。决定这一隔距的有三个主要参变数，锯齿条的作用角、刺辊回转速度和原棉本身的物理性能。由于在这里要大量排除杂质，故需采用大隔距的尘棒。尘棒安装角与落棉的关系同一般情棉机械的原理，即安装角放大，落棉量培加，飞花亦多，安装角小，落棉量少，飞花亦少。
