FA102型单锡林轴流开松机

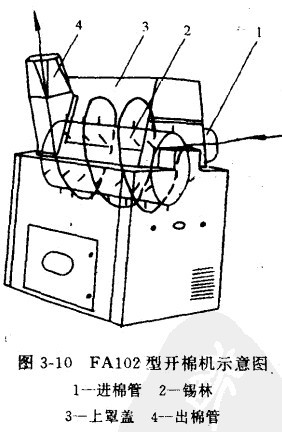

该开松机机结构示意图如图3-10所示，棉流经输棉风机由与锡林轴垂直的进棉管1进入机器，随锡林2的回转和前方气流吸引，原棉以螺旋状绕锡林向前运功，上罩盖3内设有三块倾斜导流板使棉流旋转二周半，回转中与锡林下半圈包围的两组呵调尘格作用三次，可充分除杂，然后由出棉管4进入下道机台。

该机仅由一只打子、两组尘格和机壳组成，结构简单、运转可靠、维修保养方便；来用自由打击，纤维不易损伤，杂质不易破碎；在封闭导流控制下不返花，不会产生萝卡丝，有利于减少棉结。经生产试验，原棉含杂为2%-2.5%时，本机位于抓棉机与混合棉机间，除杂效率可达27%左右。
