开松机凝棉器

发布者:青岛中瑞特  发布时间:2013/2/28 9:06:00
在开松机上,棉丛从一台开松机机器输送到下一台机器,由气力输送装置完成。

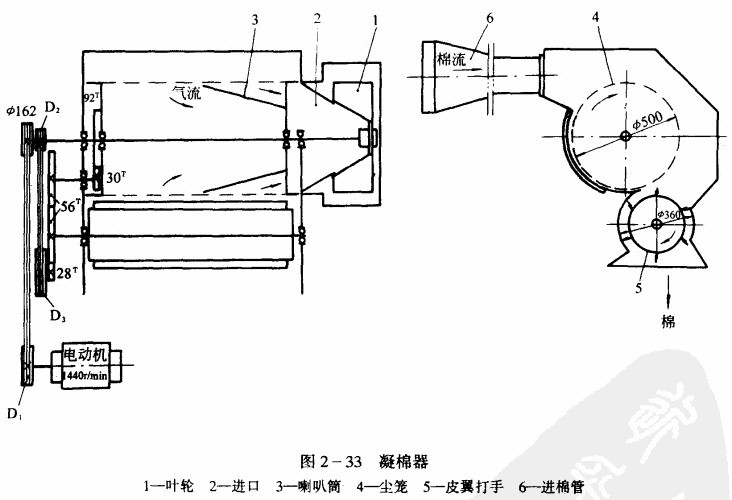

气力输送装置由风机、凝棉尘笼、输送管(圆形或矩形截面)和滤尘装置等组成。其中,凝棉尘笼和风机联成的组件称为凝棉器,见图2-33。它装在前方机台储锦箱的上端,其进口靠一根长长的输送管联接到后方机台的出棉口。当风机高速运转时,凝棉器和管道都产生负压,后方机台的出棉便随同气流涌入输送管并向前输送,当到达凝棉器时,棉丛便凝聚在回转尘宠的表面,而气流则带着尘屑和短绒进入尘笼内部,通过风机叶轮排向滤尘装置。在尘笼回转过程中,皮翼打手就剥刮其表面的棉丛而落入下方的储棉箱内。该装置结构简单,适于长距离输送,不污染环境,输送速度快。管道中的气流速度至少为10 m/s,以12-15m/s较好,但不应超出20-24 m/s。另外,物气比µ值取0.1 -0.25为宜(µ=被输送棉丛质量输送气流质量)。输送管道的弯头总数以不超出2-3为宜。

在图2-33中凝棉器的风机系径向式离心风机,叶轮有12个径向直叶片,转速为1200-1600 r/min.叶轮与尘笼共铀回转,尘笼转速为80-100r/min,被活套在叶轮轴上。叶轮的进风口与尘笼内胶相通,交接部位的活动间隙很小。在尘笼的内腔装有均棉圆筒,其作用是削弱近叶轮一侧尘笼表面上的气压,使在尘笼整个表面上气压相差不大,以保持凝棉均匀。皮翼打手上有6排皮翼,转速为260-310 r/min.转向与尘笼相反。
