开松机钳扳机构
发布者：青岛中瑞特 发布时间：2013/5/11 9:02:50
开松机的钳扳机构包括钳板摆轴传动机构、钳板传动机构和上、下钳板等，它们的作用是钳持棉层供锡林梳理并将梳理过的须丛送向分离接合机构。

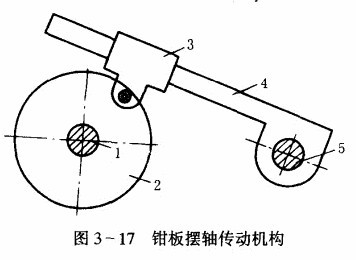

(一)钳板摆轴的传动机构 FA261型开松机钳板摆轴的运动来源于锡林轴，其传动机构如图3 -17所示。在锡林轴1上固装有法兰盘2，在离锡林轴中心77.5mm处装有滑套3，钳板摆轴5上固装有L形滑杆4，滑杆的中心偏离钳板摆轴中心38mm，且滑杆套在滑套内。当锡林轴带动l法兰盘转过一周时，通过滑套和滑杆使钳板摆轴来回摆动一次。

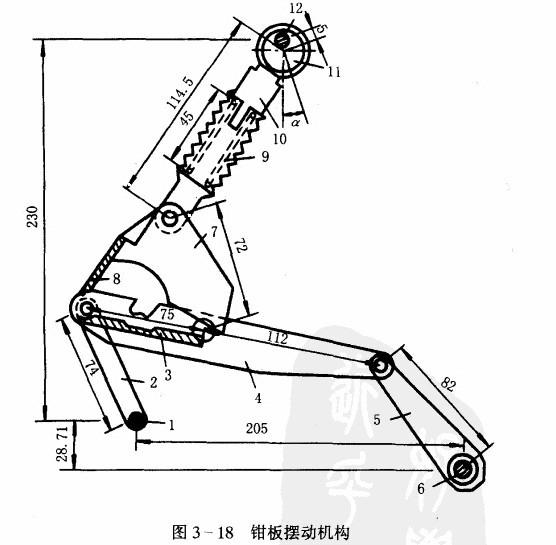

(二)钳板摆动机构FA261型开松机的钳板前后摆动及上钳板开闭口机构如图3 -18所示。
下钳摄3固装于下钳板座4上，钳板后摆臂5固装于钳板摆轴6上，钳板前摆臂2以锡林轴l为支点，它们组成以钳板摆轴和锡林轴为固定支点的四连杆机构。当钳板摆轴作正反向摆动时，通过摆臂和下钳板座使钳板作前后摆动。由于钳板摆动的支点在锡林的中心，故称之为中支点式摆动钳扳机构。上钳板架7佼接于下钳板座4上，其上固装有上钳板8，张力轴12上装有偏心轮11，导杆10上装有钳板钳口加压弹簧9，导杆下端与上钳板架7伎接，上端则装子偏心轮上的轴套上。当钳板摆轴6逆时针回转时，钳板前摆，而同时由钳板摆轴传动的张力轴12也作逆时针方向转动，再加上导杆10的李吊，使上钳板8逐渐开口；而当钳极摆轴6作顺 时针方向转动时，钳板后退，张力铀也作顺时针回转，在导杆和下钳板座的共同作用下，上钳板逐渐闭口。钳板闭口后，下钳板继续后退，导杆中的弹簧受压使导杆缩短而对钳板钳口施加压力，以便钳板能有效地钳持须丛接受锡林梳理。
(一)钳板摆轴的传动机构 FA261型开松机钳板摆轴的运动来源于锡林轴，其传动机构如图3 -17所示。在锡林轴1上固装有法兰盘2，在离锡林轴中心77.5mm处装有滑套3，钳板摆轴5上固装有L形滑杆4，滑杆的中心偏离钳板摆轴中心38mm，且滑杆套在滑套内。当锡林轴带动l法兰盘转过一周时，通过滑套和滑杆使钳板摆轴来回摆动一次。
(二)钳板摆动机构FA261型开松机的钳板前后摆动及上钳板开闭口机构如图3 -18所示。
下钳摄3固装于下钳板座4上，钳板后摆臂5固装于钳板摆轴6上，钳板前摆臂2以锡林轴l为支点，它们组成以钳板摆轴和锡林轴为固定支点的四连杆机构。当钳板摆轴作正反向摆动时，通过摆臂和下钳板座使钳板作前后摆动。由于钳板摆动的支点在锡林的中心，故称之为中支点式摆动钳扳机构。上钳板架7佼接于下钳板座4上，其上固装有上钳板8，张力轴12上装有偏心轮11，导杆10上装有钳板钳口加压弹簧9，导杆下端与上钳板架7伎接，上端则装子偏心轮上的轴套上。当钳板摆轴6逆时针回转时，钳板前摆，而同时由钳板摆轴传动的张力轴12也作逆时针方向转动，再加上导杆10的李吊，使上钳板8逐渐开口；而当钳极摆轴6作顺 时针方向转动时，钳板后退，张力铀也作顺时针回转，在导杆和下钳板座的共同作用下，上钳板逐渐闭口。钳板闭口后，下钳板继续后退，导杆中的弹簧受压使导杆缩短而对钳板钳口施加压力，以便钳板能有效地钳持须丛接受锡林梳理。
