开松机主要机件的运动配合
发布者：青岛中瑞特 发布时间：2013/4/7 11:39:35
在开松机上各运动机件的正确配合关系，是由装在开松机上的一个刻度盘来指示的，该刻度盘称为分度指示盘，盘上沿圆周分为40等份，每一等份为9°，表示一分度。当锡林回转一转，精梳过程完成一个工作循环，一般称一钳次。开松机的每一钳次可分为互相连续的四个阶段。

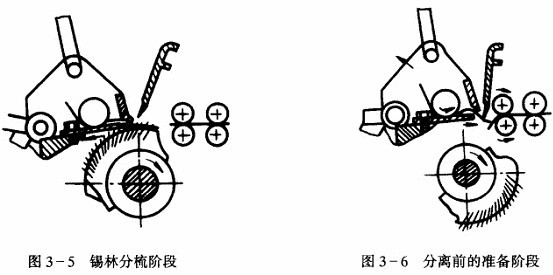

(一)开松锡林分梳阶段如图3-5所示，在此阶段中，上、下钳板闭合，钳持喂入的棉层，棉层的前端在上钳唇的压制下向下弯曲，被锡林梳针梳理。在梳理过程中，钳板先后退再前进，因此便梳理速度由快到慢地改变着。锡林针面约占锡林圆周的114，因此，梳理阶段也约占每一循环的114。在锡林梳理阶段，给棉罗拉不转，分离罗拉处于静止状态，顶梳不与须丛接触。
(二)分离前的准备阶段如图3-6所示，在此阶段分离罗拉倒转开始前，锡林梳理结束，钳板继续向前摆动，逐渐接近分离罗拉。分离罗拉倒转，将上一钳次输出的棉网尾端倒入机内，准备与锡林梳理后的须丛接合，随后正转输出。给棉罗拉如要求在钳板前进时给棉则产生给棉动作，此时顶梳仍作向前摆动，未参与梳理。

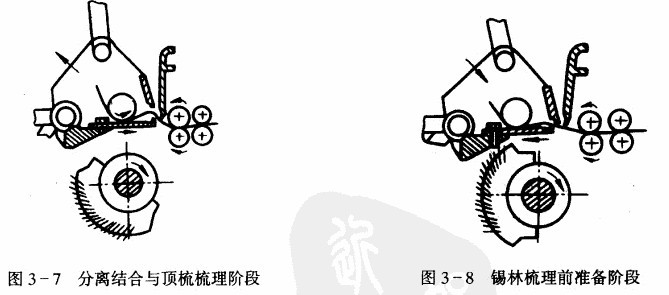

(三)分离按合与顶梳梳理阶段如图3-7所示.在此阶段中，钳板前摆，使钳口外最长纤
维首先到这分离罗拉钳口。分离罗拉的正转，使倒入机内的棉网与新的须丛前端相叠合而输出，完成分离接合。须丛进入分离罗拉钳口后被抽引张紧，挺起成直线状态，并顺势嵌入顶梳的梳针之间，被分离的纤维慢速向前运动，从顶梳针隙抽过而被梳理。钳板、顶梳前摆时，不断有纤维进入分离罗拉钳口而形成逐次分离，须丛被牵伸拉簿成为棉网，直到前摆至最前位置，不再有纤维进入分离罗拉钳口而分离结束。若采用前进给棉，则给棉罗拉继续给棉。
(四)锡林梳理准备阶段如图3-8所示，在此阶段中，钳板后退，给棉罗拉若要求钳板后退时给棉，则产生给棉动作。分离罗拉从正转至停止，顶梳在开始后退时，仍有须丛留在针内，当上钳板下降时，将须丛下压，使其脱离顶梳针尖，针后阻留的结杂、短绒亦随须丛脱离顶梳针片。此后，锡林梳针亦逐步转向钳唇下方准备梳理，开始新的工作循环。
FA261型开松机各主要机件的运动配合如图3-9所示。
在图3-9给定条件下，第一阶段为34.3-3.7分度，第二阶段为3.7-18分度，第三阶段为18-24分度，第四阶段24-34.3分度。各阶段分度的划分随机台采用不同的工艺定时而改变。
(一)开松锡林分梳阶段如图3-5所示，在此阶段中，上、下钳板闭合，钳持喂入的棉层，棉层的前端在上钳唇的压制下向下弯曲，被锡林梳针梳理。在梳理过程中，钳板先后退再前进，因此便梳理速度由快到慢地改变着。锡林针面约占锡林圆周的114，因此，梳理阶段也约占每一循环的114。在锡林梳理阶段，给棉罗拉不转，分离罗拉处于静止状态，顶梳不与须丛接触。
(二)分离前的准备阶段如图3-6所示，在此阶段分离罗拉倒转开始前，锡林梳理结束，钳板继续向前摆动，逐渐接近分离罗拉。分离罗拉倒转，将上一钳次输出的棉网尾端倒入机内，准备与锡林梳理后的须丛接合，随后正转输出。给棉罗拉如要求在钳板前进时给棉则产生给棉动作，此时顶梳仍作向前摆动，未参与梳理。
(三)分离按合与顶梳梳理阶段如图3-7所示.在此阶段中，钳板前摆，使钳口外最长纤
维首先到这分离罗拉钳口。分离罗拉的正转，使倒入机内的棉网与新的须丛前端相叠合而输出，完成分离接合。须丛进入分离罗拉钳口后被抽引张紧，挺起成直线状态，并顺势嵌入顶梳的梳针之间，被分离的纤维慢速向前运动，从顶梳针隙抽过而被梳理。钳板、顶梳前摆时，不断有纤维进入分离罗拉钳口而形成逐次分离，须丛被牵伸拉簿成为棉网，直到前摆至最前位置，不再有纤维进入分离罗拉钳口而分离结束。若采用前进给棉，则给棉罗拉继续给棉。
(四)锡林梳理准备阶段如图3-8所示，在此阶段中，钳板后退，给棉罗拉若要求钳板后退时给棉，则产生给棉动作。分离罗拉从正转至停止，顶梳在开始后退时，仍有须丛留在针内，当上钳板下降时，将须丛下压，使其脱离顶梳针尖，针后阻留的结杂、短绒亦随须丛脱离顶梳针片。此后，锡林梳针亦逐步转向钳唇下方准备梳理，开始新的工作循环。
FA261型开松机各主要机件的运动配合如图3-9所示。
在图3-9给定条件下，第一阶段为34.3-3.7分度，第二阶段为3.7-18分度，第三阶段为18-24分度，第四阶段24-34.3分度。各阶段分度的划分随机台采用不同的工艺定时而改变。
