开松机分离罗拉

发布者:青岛中瑞特  发布时间:2013/4/24 8:46:43

(一)分离罗拉传动机构

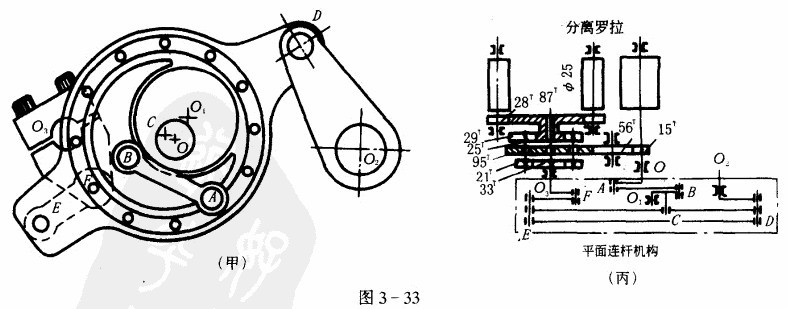

FA261型开松机的分离罗拉传动机构,由平面多连杆机构和外差动轮系组成。动力分配轴上固装的29T齿轮传动固装于锡林轴O上的134T齿轮,在134T上用螺栓连接着分离罗拉定时调节盘(参见图3 - 43),锡林轴通过134T上的定时调节盘,使定时调节盘上的曲柄销A以77mm为半径绕锡林轴均速回转,如图3-33所示。在锡林轴上活套一固装子墙板上的偏心轮座,其中心。l偏离锡林中心28mm,两中心的相对位置如图(乙)所示。偏心轮座上套有偏心轮,偏心轮中心C偏离01点2Smm。定时调节盘的曲柄销通过105mm长的连杆,带动偏心轮上的一个饺接销B,饺接销偏离偏心轮座中心。1点77mm,这样,OAB01组成一个双曲柄机构,当OA随锡林轴匀速回转一周,使偏心轮上的佼接销B绕偏心轮座中心。l变速运动一周。此时,偏心轮中心C也绕偏心轮座中心。l变速运动一周。在偏心盘上又活套着转体,其左端位接销D,与活套在钳板摆轴O2上的摆杆饺接,当转体随偏心轮回转一周时,摆杆α)2绕钳板摆轴中心左右摆动一次。转体的左端E可看作是刚体CDE上的一个延伸点,当C与D点的运动确定时,E点的运动也随之确定。与E点伎接的连杆EF,带动首轮摆臂F03,使外差动轮系中的33T的首轮随之前后转动。

传动分离罗拉的外差动轮系如图(丙)所示,锡林轴上固装的1ST齿轮经S6T过桥传给9ST的系杆(差动臂)一个恒速,这个恒速总是使分离罗拉产生顺转;而由平面双曲柄多杆机构 通过首轮摆臂F03传给33T首轮的一个变速,在一钳次中,多杆机构使F03左右摆动一次,首轮也随之正反向转动一次,使分离罗拉产生倒转和顺转。差动轮系将恒速与变速合成,最终使分离罗拉产生“倒转一顺转一基本静止”的运动。一钳次中,分离罗拉的顺转量大于倒转量,以满足分离接合的工艺要求,顺转量与倒转量的差值称为有效输出长度。

调节134T上的定时调节盘,使134T一个齿上的槽口对准调节盘上的刻度,可改变定时调节盘上的幽柄稍A相对于134T的相位,因分度盘与134T同轴,也就改变了多杆机构相对于分度盘的相位,从而改变了分离罗拉的顺转定时。
FA261型开松机分离胶辘直径最大为25mm,最小为23mm。分离胶辘采用气动加压,当 压力表调至250-物OkPa时,胶辑上的加压量为35-50kg,加压稳定准确,调压方便。分离胶辊的运动由分离罗拉依靠摩擦力带动而不采用单独传动机构。

(二)分离罗拉运动曲线
在图3 - 33(丙)中,设首轮、末轮、系杆(赞)的速度分别为n1、n2、时,则根据行星轮系的计算公式,可得:
2.有效输出长度540在一钳次中,首轮摆臂F03左右摆动一次,正反向的总摆角相等, 使首轮一钳次中正向转过的齿数正好等于反向转过的齿数,因此,变速部分引起的分离罗拉正向输出位移量正好等于反向输出位移量,故不会产生有效输出。
