自由开松

  开松的方法主要有两种:撕扯和打击。一般的，撕扯过程，作用缓和，主要松解纤维集体合，对纤维的打击和除杂作用不明显；打击则兼有撕扯作用，作用比较强烈，而且会剔除纤维材料中的大部分杂质。
  就开松机件对纤维材料的作用方式而言，开松有自由开松与握持开松两种。自由开松又有自由撕扯与自由打击之分；握持开松则有握持打击与握持分割等形式。
  纤维材料处于非握持状态下接受开松机件的作用，称自由开松。
  1.自由撕扯开松撕扯可以是一个具有抓取能力的角钉或针齿 机件对纤维材料进行松解，也可以是两个角钉或针齿机件作相对运动对纤维材料进行松解。

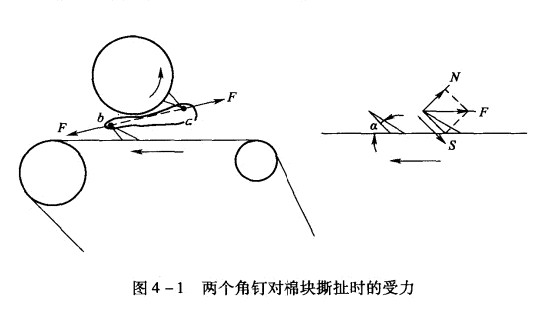

  图4 -1为角钉帘抓取的纤维块在其向前运动时与表面植有角钉的匀纤罗拉相遇。由于角钉帘与匀纤罗拉间的隔距很小，且两者的运动方向又相反，因而纤维块在两钉面间受到撕扯，而被分成两部分，一部分由角钉帘带走，一部分由匀纤罗拉借助离心力重新抛团箱中，与箱中的纤维块再次进行棍合。图中α、b分别为匀纤罗拉和角钉帘对纤维块的作用点。

  2.自由打击开松纤维块在自由状态下受到打击机件如角钉、刀 片等的打击作用，使棉块获得打击冲量而开松的称自由打击。如两开毛锡林角钉间的相互作用，以及纤维块在气流中运动受到打击机件的打击均属这种类型。

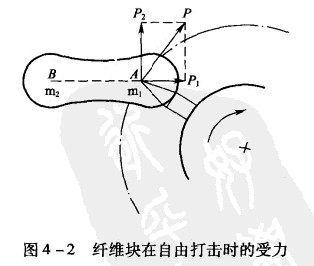

  图4 -2所示锡林角钉对自由状态下纤维块(由彼此相互联系着的质量为ml和叫两部分纤维块组成)打击时的受力情况。P为角钉打击力，P力沿角钉运动轨迹的切线方向。P可分解为分力PI和P2，只在纤维块A和B的连线方向，对纤维块起开松作用。当PI大于纤维块A、B间的联结力时，则纤维块被分解；当PI小子纤维块A，B间的联结力时，则分力P1使纤维块A绕B旋转或滚动。

  对同一类型的打手而言，冲量的大小，大致表示开松作用的强弱。
可见:
  (1)质量大的纤维块比质量小的纤维块容易开松。
  (2)纤维块初速η小时，I大。如果纤维块在气流中运动，则纤维 流输送速度小时，I大。
  (3)打击件速度VI大，纤维块获得冲量大，有利开松。
  (4)由于开松和除杂大多同时发生，式(4 -3)中杂质的λ值大于 纤维的λ值，杂质获得的冲量大，又因杂质体积小，受空气阻力也小，更易与纤维块分离而排出。
自由开松具有作用缓和、纤维损伤少、杂质破裂少的特点，但开松不够充分，纤维块内纤维间的联系力仍较大，故必须继续经受强烈开松，进一步减小纤维块的质量。
