最新文章
精梳准备工艺流程的选择
发布者：青岛中瑞特 发布时间：2012/7/5 8:17:00
目前一般来用的精梳准备工艺梳理有以下三种，
条卷机→并卷机→精梳机
预并条机→梳理机→精梳机
预并条机→条并卷联合机→精梳机
对上述三种流程分别进行试验分析的结果如下：
第一方案：条并卷工艺，总牵伸9.98倍，总并合数108。
第二方案：预并条、条卷工艺，总牵伸13.6倍，总并合数160。
第三方案：预并条、条并卷联合工艺，总牵伸32.26倍，总并合数384。
试验条件：
纺纱号数： 6.9号
原棉条件：纤维长度34.7毫米，支数8110小卷定量42.45克/米

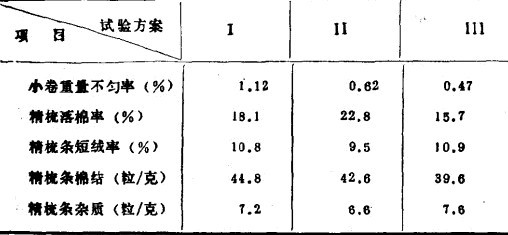

实验结果：如表4-1
根据生产情况和试验结果，可归纳为以下几点：
第一方案：小卷成形良好，分层清晰，横向均匀度较好，横向不容易扩散，但因并合数较少，小卷重量不匀率较大。
第二方案：小卷中纤维伸直度差，棉层横向均句度不良，呈条痕状，加工长绒棉时，常有棉纤维束被锚林拖走现象，落棉量授多，锡林容易嵌花，梳针容易损坏。但小卷退绕时无粘层现象，小卷重量不匀率较低。
第三方案：小卷横向结构均匀，横向不易扩散，纤维伸直度好。精梳落棉少，小卷重量不匀率低，有利于加工较重定量的小眷，以提高精梳机产量。由于总牵伸倍数较高，增加纤维瘦劳，因此，小巷有粘连发毛现象，机台占地面积也较大。在精梳设备不足和强调节约用棉的情况下，这种方案有可取之处。
条卷机→并卷机→精梳机
预并条机→梳理机→精梳机
预并条机→条并卷联合机→精梳机
对上述三种流程分别进行试验分析的结果如下：
第一方案：条并卷工艺，总牵伸9.98倍，总并合数108。
第二方案：预并条、条卷工艺，总牵伸13.6倍，总并合数160。
第三方案：预并条、条并卷联合工艺，总牵伸32.26倍，总并合数384。
试验条件：
纺纱号数： 6.9号
原棉条件：纤维长度34.7毫米，支数8110小卷定量42.45克/米
实验结果：如表4-1
根据生产情况和试验结果，可归纳为以下几点：
第一方案：小卷成形良好，分层清晰，横向均匀度较好，横向不容易扩散，但因并合数较少，小卷重量不匀率较大。
第二方案：小卷中纤维伸直度差，棉层横向均句度不良，呈条痕状，加工长绒棉时，常有棉纤维束被锚林拖走现象，落棉量授多，锡林容易嵌花，梳针容易损坏。但小卷退绕时无粘层现象，小卷重量不匀率较低。
第三方案：小卷横向结构均匀，横向不易扩散，纤维伸直度好。精梳落棉少，小卷重量不匀率低，有利于加工较重定量的小眷，以提高精梳机产量。由于总牵伸倍数较高，增加纤维瘦劳，因此，小巷有粘连发毛现象，机台占地面积也较大。在精梳设备不足和强调节约用棉的情况下，这种方案有可取之处。
上一页：精梳工艺设计概要
下一页：精梳小卷准备
