开松机皮圈和皮圈销

发布者:青岛中瑞特  发布时间:2013/3/10 9:48:00
开松机一般都采用丁腈皮圈 在结构上由三层组合而成:( 1)外层是灰白色橡胶层,与纤维接触,要求光滑柔软: (2)内层是淡青色橡胶层、与中罗拉和皮圈销接触,要求光滑耐磨;(3)中间是棉线绕成的螺旋线状加强筋,以确保皮圈强度、皮圈厚0.8-1.2mm,与皮辊同样,皮圈也经过酸处理或涂料处理。在纺化纤时绕花现象可得到改善。

如图7-8和图7-9所示,

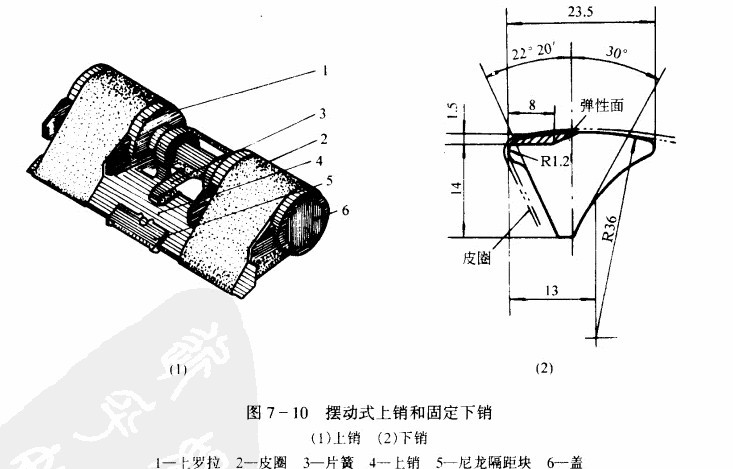

开松机上、下皮圈各自套在中罗位和皮圈销上,因加压力作用而相互紧贴,并依靠罗拉的摩擦传动,挟持纤维前进。但不难看出,在皮圈运行过程中挟持纤维的工作边均为松边,如不加以控制将会使皮圈产生中凹现象,因而失去挟挣纤维的作用。因此上、下皮圈销的几何形状是特殊设计的,在双短皮圈牵伸型式中,上销下压皮圈中部,使之下沉1.5 mm。而在长短皮圈奈伸理式中,下销上托皮圈中部,使之上抬1.5 mm。这样上、下皮圈在运行中就能保持紧贴而有效地挟持纤维前进。上、下皮圈销中部形状内凹,便能允许上、下皮圈发生内凹变形,这样,皮圈钳口就具备了弹性,对须条的粗、细节都能有效地握持控制,从而提高了牵伸质量,皮圈钳口在上、卡皮圈销处。对于双短皮圈牵伸装置。上、下皮圈销位置固定而形成固定钳口,上、下销之间距离称为销的开口量。应略大于上、下皮圈厚度之和,并保证须条通过时能确实地受到皮圈的弹性保持。纺不同特数纱时开口量应不同;纺同一特数纱时因所用的纤维长度、粗纱定量,罗拉加压等不同,开口量也稍有差异。故要求开口量能按适应性进行调节,同时机构又不能太复杂关于长短皮圈牵伸装置,下销位置固定,而立销可绕中上罗拉轴线,摆动,并由一小片簧使上销下压,上销前端还装有一隔距块,以保持上下销之间的原始隔距d,并且根据喂人须条的粗细来作调节,参见图7-10。这样,上、下销所组成的是一个可调的弹性钳口。该钳口能适应喂人须条的特数变化,并可吸收或者消除皮圈厚薄不匀带来的运转跳动。下销的前端有一低洼面(宽度8 nun)。下皮圈在此处形成拱起的弹性面,上、下皮圈配合组成一个柔软而有弹性的皮阁钳口,能对须条作弹性握持,即对粗、细节都能握持控制。可调的弹性钳口在性能上优于固定钳口。

无论哪一种牵伸型式,其皮圈钳口与前罗拉钳口之间的距离要足够小,以缩短前区纤维浮游区的长度,使纤维变速点进一步靠近前钳口.才可进一步改善牵伸质量。所以,各型皮圈钳口的高度尺寸要尽可能压缩,以便使钳口充分向前方延伸。
罗拉应牵伸机构的工作件 如罗拉、摇架、齿轮等都安装在 图7罗拉座上。中、后罗拉轴承座做成滑块形式,用蝶、钉固定在罗拉座的滑座部分,以满足罗拉中心距的调节需要,参见图7 - 40前、中、后三列罗拉呈倾斜配置,对水平面的倾角为ao纱从前罗拉钳口走向导纱钩。包围在罗拉表面上的纤维丛呈三角形,称为纺纱三角区,在纺纱加捻时得不到足够的捻回而强度较差,称为弱捻区。角a增大可减小其长度,减少纺纱断头,侣,接头操作不便,对于弹簧摇架加压装置取a =45°。
